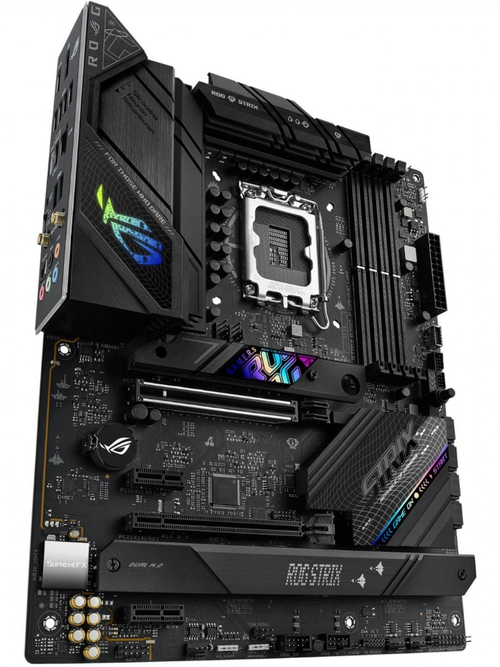

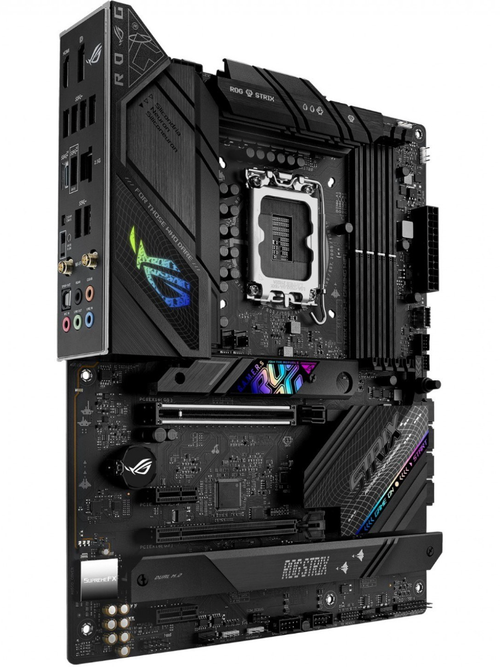

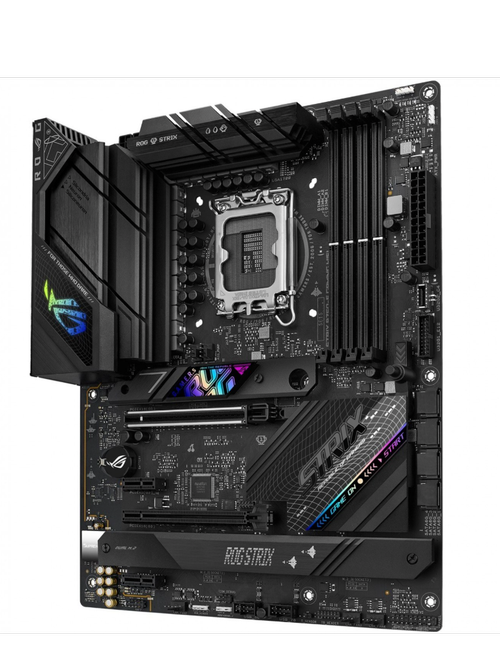

مادربرد ایسوس مدل ROG STRIX B760-F GAMING WIFI

مدار تنظیم کننده ولتاژ مادربرد STRIX B760-F

روی مادربرد B760-F، ایسوس یه مدار تنظیم کننده ولتاژ (VRM) نسبتا خوب چیده که با پاوراستیج‌های 60 آمپری با ترکیب 16+1+1 ای که داره، می‌تونه برای پردازنده‌های میان‌رده و نهایتا i7‌های نسل 12 تا 14 اوکی باشه. پردازنده‌های پیشنهادی توییکفا برای این مادربرد، i5های سری K و نهایتا i7‌های سری K هستن و اگر قصد خرید پردازنده های i9 رو دارید بهتره سراغ مادربردهای بالارده‌ی Z790 با VRM قوی‌تر برید.

درصورتی که روی این مادربرد بخواید از پردازنده هایی مثل i7 13700K یا i9 13900K استفاده کنید، احتمالا به مشکل ولتاژ دهی برمی‌خورید و مادربرد نمی‌تونه جریان مورد نیاز پردازنده رو با ولتاژ پایینی به پردازنده ارائه بده، در نتیجه دمای پردازنده بالاتر میره و عملکردش محدودتر میشه. مشکل دیگه‌ای که هست به‌دلیل تحت فشار بودن VRM امکان آندرولت زیادی ندارید. به دلیل داشتن چیپست B760 هم کلا قابلیت اورکلاک وجود نداره. البته توانایی این مادربرد در آندرولت نسبت به Z790-P بیشتره.

نوشته های مشابه

در مقایسه با Z790-P که جزء پایین‌رده‌ترین Z790های بازار هست، این مادربرد 2 پاوراستیج بیشتر داره و همچنین آمپریجشون هم از 50 به 60 آمپر رسیده. یعنی در مجموع 260 آمپر یا 37% مدار قوی‌تری داره.

سوکت پردازنده مادربرد STRIX B760-F

این مادربرد از سوکت پردازنده LGA-1700 پشتیبانی می‌کنه، یعنی می‌تونید روی اون پردازنده‌های نسل 12 و 13 و البته 14 اینتل رو نصب کنید. به این نکته دقت کنید که احتمالش هست برای قرار دادن پردازنده های نسل 14 روی این مادربرد نیاز به آپدیت بایوس داشته باشید، بستگی داره که مادربرد با چه ورژن بایوسی تولید و به بازار عرضه شده باشه.

اسلات های رم مادربرد STRIX B760-F

مادربرد ASUS ROG STRIX B760-F GAMING WIFI دارای چهار اسلات رم DDR5ئه. درحالت پیش‌فرض می‌تونید تا 192 گیگابایت حافظه روی این مادربرد قرار بدید، اما با آپدیت بایوس به آخرین ورژن، پشتیبانی از 256 گیگابایت حافظه DDR5 به این مادربرد اضافه میشه، البته برای این کار نیاز به ماژول‌های 64 گیگابایتی DDR5 هم دارید. حداکثر فرکانسی که B760-F برای ما می‌تونه فراهم کنه، 7800MT/s هستش.

با خرید رم‌هایی که فرکانس بالایی دارن (حداکثر تا 7800 مگاهرتز) و فعال‌سازی XMP در بایوس، می‌تونید به فرکانس نوشته شده روی رمتون برسید، البته به شرط پایداری که این بخشش یه مقدار برمی‌گرده به کیفیت ساخت مادربرد، سیلیکون پردازنده، رم و البته مقداری هم شانس!

اسلات PCIe X16 کارت گرافیک

این مادربرد دو تا اسلات PCIe X16 داره که اولین اسلات از PCIe نسل پنجم و یدونه باقی از نسل چهارم پشتیبانی می‌کنه، البته این نکته هم باید اضافه بشه که اسلات اول از 16 لاین/خط PCIe بهره می‌بره و اسلات دوم از 4 خط PCIe.

چیپست B760

چیپست B760، از 14 لاین PCIe پشتیبانی می‌کنه، 10 تا خط نسل چهار و 4 تا خط نسل سه. همچنین چیپست B760 برای برقراری ارتباط با پردازنده، از رابط DMI LINK با PCIe نسل چهارم با 4 خط استفاده می‌کنه. یعنی جمعا 8GB/s سرعت انتقال اطلاعات از چیپست به پردازنده داریم. یکی از مهمترین تفاوت‌های چیپست‌ها باهم در همین رابط DMI Link و تعداد خطوط PCIe پشتیبانی شده هستش که در اینجا بهشون پرداختیم.

اسلات های M.2 مادربرد STRIX B760-F

برای داشتن حافظه‌هایی سریع، این مادربرد دارای سه اسلات M.2ئه که می‌تونید حافظه‌های NVMe رو داخلشون قرار بدید. اولین اسلات M.2 از PCIe نسل چهارم با 4 خط پشتیبانی می‌کنه و مستقیم به پردازنده وصله و 2 تای باقی هم از نسل چهارم و همون چهار خط PCIe استفاده می‌کنن. به این نکته هم باید اشاره کنم که هیچکدوم از این اسلات‌ها از M.2 SATA پشتیبانی نمی‌کنن.

اسلات M.2_1 مستقیم به CPU وصله و باقی اسلات‌ها از طریق چیپست با پردازنده ارتباط برقرار می‌کنن. اون تعداد خطوطی که در چیپست داشتیم و پهنای باند DMI Link اینجا اهمیت پیدا می‌کنه، البته به شرطی که تمام اسلات‌های M.2 رو پر کنید و همزمان از همشون بخواید کار بکشید!

وای فای و بلوتوث

این مادربرد از WiFi 6E با پشتیبانی از باندهای 2.4، 5 و 6 گیگاهرتز و همچنین بلوتوث 5.3 بهره می‌بره، که اتصالات بی‌سیم سریع و پایداری رو برای شما فراهم می‌کنن.

چیپ صوتی

چیپ صوتی ROG SupremeFX 7.1 با کدک ALC4080 کیفیت استودیویی، تجربه‌ای فوق‌العاده از صدای بازی و موسیقی رو به شما ارائه میده. همچنین این امکان رو به شما میده که پخش/ضبط صدا رو با وضوح بالا و بدون نویز تجربه کنید.

پنل IO پشت مادربرد B760-F ایسوس

پنل IO پشتی این مادربرد شامل انواع ورودی و خروجی‌ها می‌شه، از جمله USB 3.2، HDMI، DisplayPort، و پورت‌های شبکه. این تنوع ورودی و خروجی، انعطاف‌پذیری زیادی رو برای اتصال دستگاه‌های مختلف به شما میده.

هدرها

این مادربرد مجهز به تعدادی هدره که امکان اتصال انواع دستگاه‌های جانبی و افزایش قابلیت‌های سیستم رو فراهم می‌کنه. توجه کنید که این هدرها روی خود مادربرد هستن و ارتباطی با پنل پشتی (I/O) ندارن.

هدر PWM برای فن CPU یا رادیاتوردارد (2x)هدر PWM برای پمپ رادیاتور کلوز لوپ (AiO)دارد (1x)هدر PWM برای فن‌های کیسدارد (4x)هدر RGBدارد (1x)هدر ARGBدارد (3x)هدر USB 2.0دارد (2x)هدر (USB 3.2 Gen 2 (Type-Cدارد (1x)هدر USB 3.2 Gen 1دارد (1x)هدر Thunderbolt (USB4)دارد (1x)هدر سنسور دمادارد (1x)
